طريقة الصحيحة لاختيار سلم طباعة في اوتوكاد
عليك ان تعرف باي وحدة تعمل

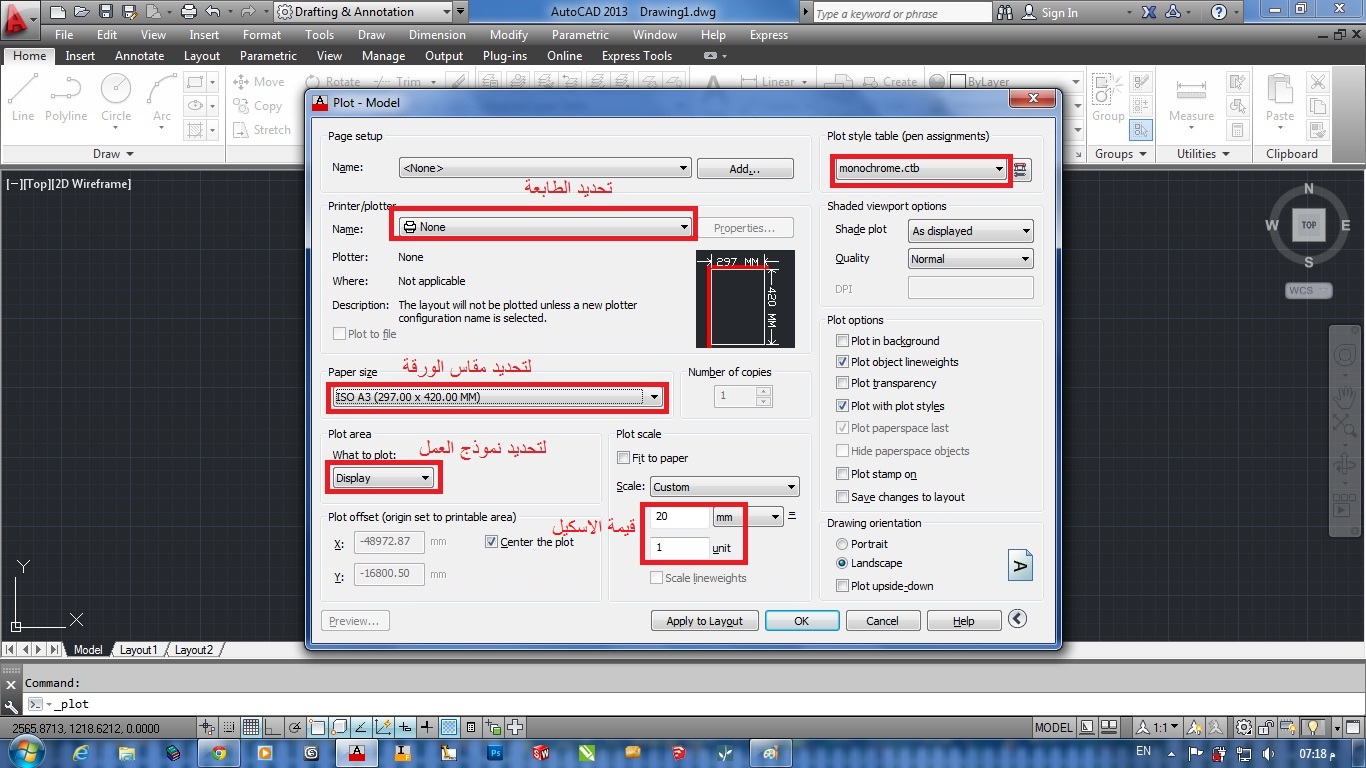

بعدما تكون قد عرفت باي وحدة تعمل توجه الى نافذة الطباعة عبر الضغط على ctrl+p
أولا : فى حالة الرسم بالمتر
------------------------------------
مقياس الرسم 1:50 ------------- فوق 20 -- وتحت 1
أى كل 20 مم اى 2 سم على الرسم تمثل 1 متر على الواقع
مقياس الرسم 1:100 ------------ فوق 10-- وتحت 1
اى كل 10 مم اى 1 سم على الرسم تمثل 1 متر على الواقع
ثانيا : فى حالة الرسم بالمليمتر
---------------------------------------
مقياس الرسم 1:50 ------------- فوق 20 -- وتحت 1000
أى كل 20 مم اى 2 سم على الرسم تمثل 1000مم على الواقع
مقياس الرسم 1:100 ------------ فوق 10-- وتحت 1000
اى كل 10 مم اى 1 سم على الرسم تمثل 1000 مم على الواقع
